OSCILOSKOP PICO AUTOMOTIVE 4425 (PP919)
Pico Automotive 4425 (PP919) je 4-kanalni osciloskop koji radi sa vašim računarom da meri i testira praktično sve električne i elektronske komponente i kola u svakom modernom vozilu, i dovoljno moćan za sledeću generaciju vozila sa novim tehnologijama kao što su kao CAN FD. Takođe poznat kao PicoScope (ponekad i laboratorijski skop), 4425 pretvara vaš laptop ili desktop računar u moćan dijagnostički alat, koji pokazuje promenljive električne signale unutar žica. Takođe dostupne kao deo nagrađivanih kompleta za dijagnostiku automobila koji uključuju senzore i elektrode, ove kombinacije sadrže sve što je potrebno – samo se dodaje računar.
Pico Automotive 4425 PicoScope-om meri se:
Paljenje (primarno i sekundarno)
Injektori i pumpe za gorivo
Starter i kola za punjenje
Akumulatori, alternatori i starteri
Lambda, protok vazduha, ABS i MAP senzori
Elektronska kontrola gasa
CAN magistrala, LIN magistrala i FlekRai
Alat za skeniranje često može uputiti u pravom smeru, možda ukazujući na prestanak paljenja na određenom cilindru, ali prečesto manje iskusni tehničar tada završava zamenom nekoliko delova pre nego što se problem reši.
Osciloskopi se koriste:
Da bi eliminisali nagađanje i testirali pojedinačne komponente pre nego što se zamene.
Da bi pronašli povremene greške u ožičenju i konektorima.
Kada vozilo ima problem, ali nijedan kod nije postavljen ili kada je postavljeno više / obmanjujućih kodova
Za pronalaženje problema sa aktuatorima kao što su motori i injektori (nadgledani od strane ECU).
Za identifikaciju mehaničkih problema kao što su kompresija i proklizavanje/nepravilno postavljeni zupčasti kaiševi.
Za tehničara, osciloskopi dovode do brže, efikasnije dijagnostike i boljeg razumevanja kako sistemi vozila funkcionišu. Za radionicu korišćenje PicoScope-a podstiče kulturu „popravi kako treba“ smanjenjem broja delova koji se menjaju na osnovu nagađanja. Neto rezultat je poboljšano zadovoljstvo kupaca, povećano ponovljeno poslovanje i povećan profit.
PicoScope 6 je najnapredniji softver za automobilske osciloskope (isporučuje se besplatno) nudi funkcije kao što su automatsko podešavanje, vodiči i vođeni testovi koji brzo dovode nove korisnike do rešenja. Napredne funkcije kao što su matematički kanali, baferi talasnih oblika, napredni okidači i referentni talasni oblici obezbeđuju iskusnom korisniku da neće ostati bez struje. Savremeni korisnički interfejs je jednostavan za korišćenje,talasni oblici se prikazuju u oštroj, jasnoj visokoj rezoluciji.
Biblioteka talasnih oblika vam omogućava da delite i napravite rezervnu kopiju svojih talasnih oblika na mreži, kao i da pretražujete globalnu bazu talasnih oblika koju su otpremili korisnici PicoScope-a iz celog sveta.
Moćne opcije pretrage omogućavaju da pronađemo „poznato dobro“ talasne oblike iz vozila identičnih onome na kome se radi. Kada nismo sigurni da li imamo proklizao zupčasti kaiš? Postoje stotine talasnih oblika bregaste i radilice za poređenje. Kad nismo sigurni da li je struja pokretanja previsoka? Preuzmimamo talasni oblik da bi ga uporedili.
Jednostavnim povezivanjem sa baterijom, PicoDiagnostics softver plus 4425 brzo obavlja sledeće testove na vozilu:
Test kompresije. Pokrenite motor da biste brzo prikazali relativnu kompresiju svakog cilindra.
Otkrivanje balansa cilindara / preskakanja paljenja. Upoređuje izlaznu snagu svakog cilindra i ističe preskakanje paljenja.
Test baterije. Prikazuje CCA, meri stanje napunjenosti i pad napona tokom pokretanja. Daje ukupni prolaz ili neuspeh.
Test motora startera. Proverava otpor namotaja startera i pad napona na kablovima.
Test alternatora. Meri napon i struju punjenja. Proverava prekomerno talasanje diode.

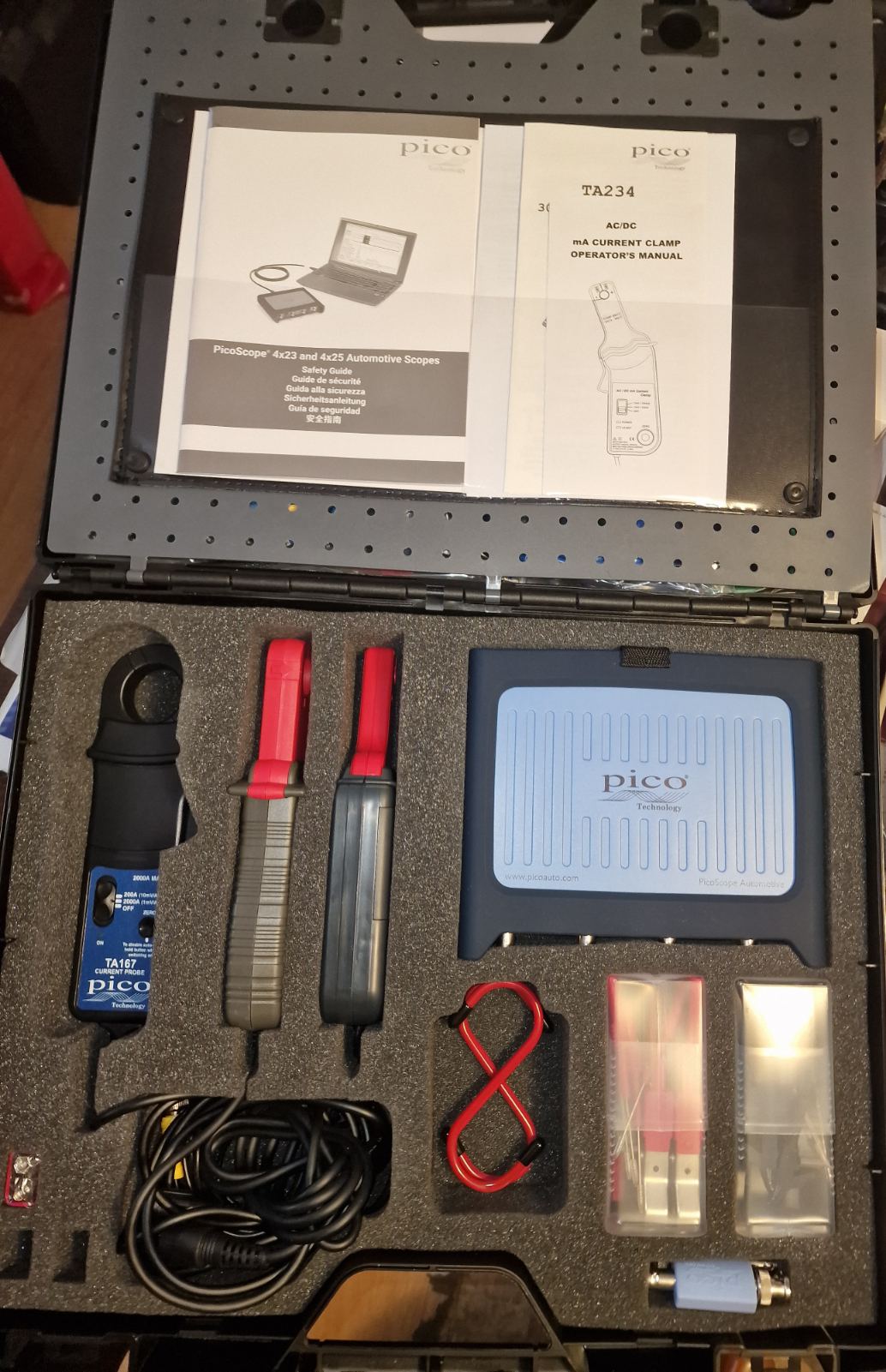

Sadržina kompleta:
4-kanalni napredni komplet

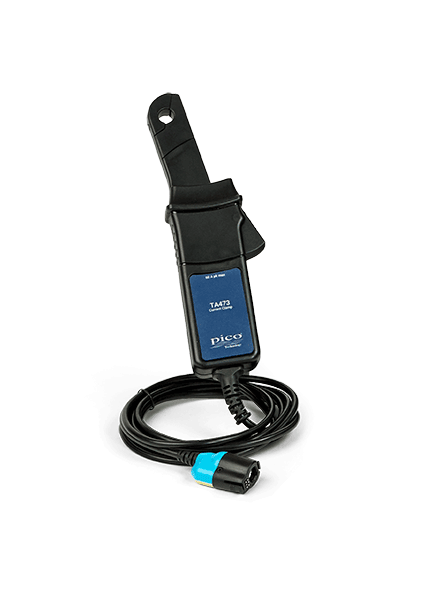

Ovoaj komplet je zasnovan na 4-kanalnom standardnom kompletu, ali je prilagođen za upotrebu sa dizel motorima. Komplet uključuje strujnu stezaljku sa DC opsegom od 0–2000 ampera — idealno za merenje velikih struja koje povlače starter motori komercijalnih vozila

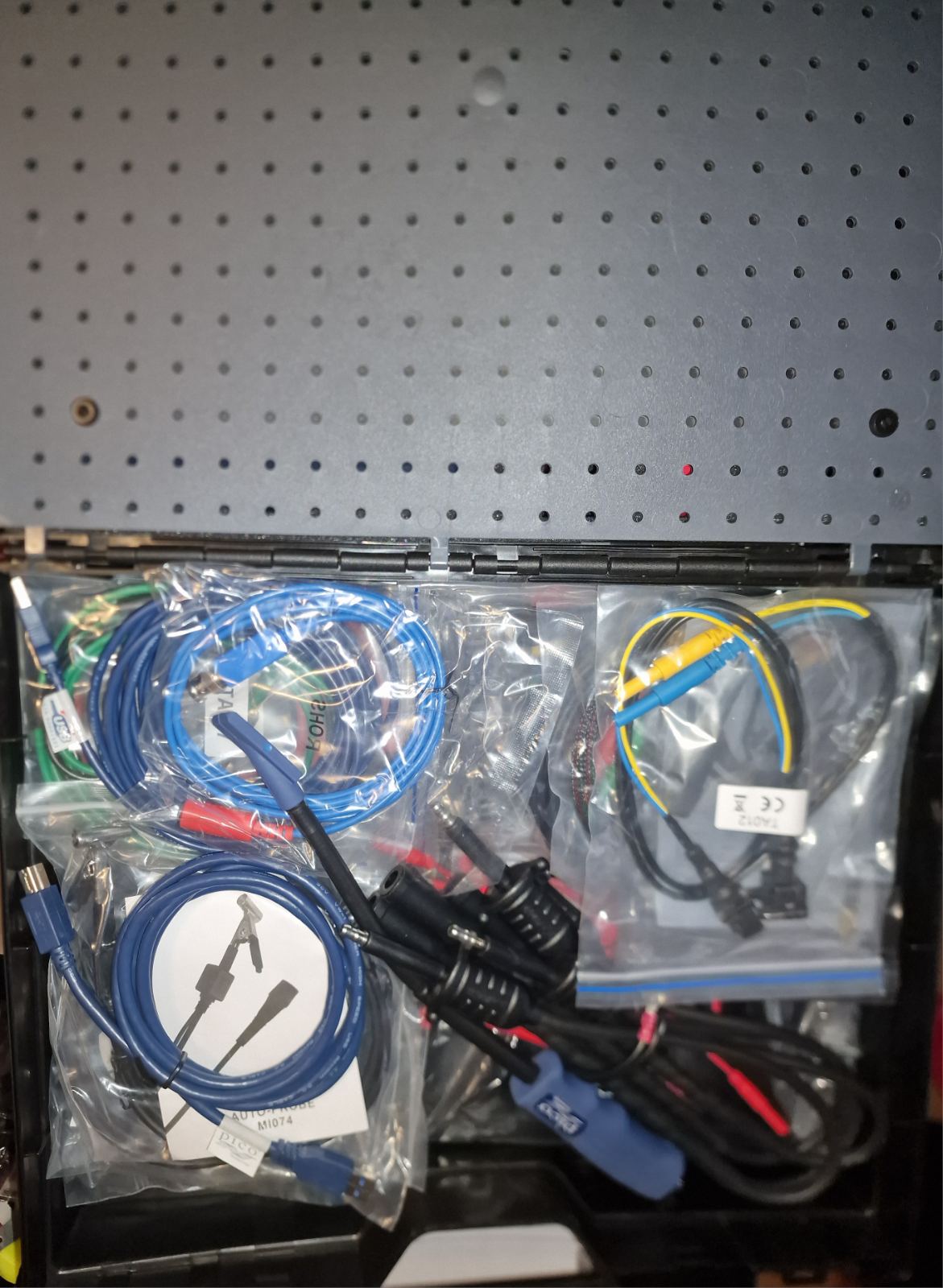

Dok 4-kanalni napredni komplet je vrhunska dijagnostika vozila. Nadovezuje se na 4-kanalni standardni komplet tako što uključuje najpopularniju opcionu dodatnu opremu kao što su univerzalni izvodni provodnici, produžni kablovi osigurača i COP podizač za paljenje.
